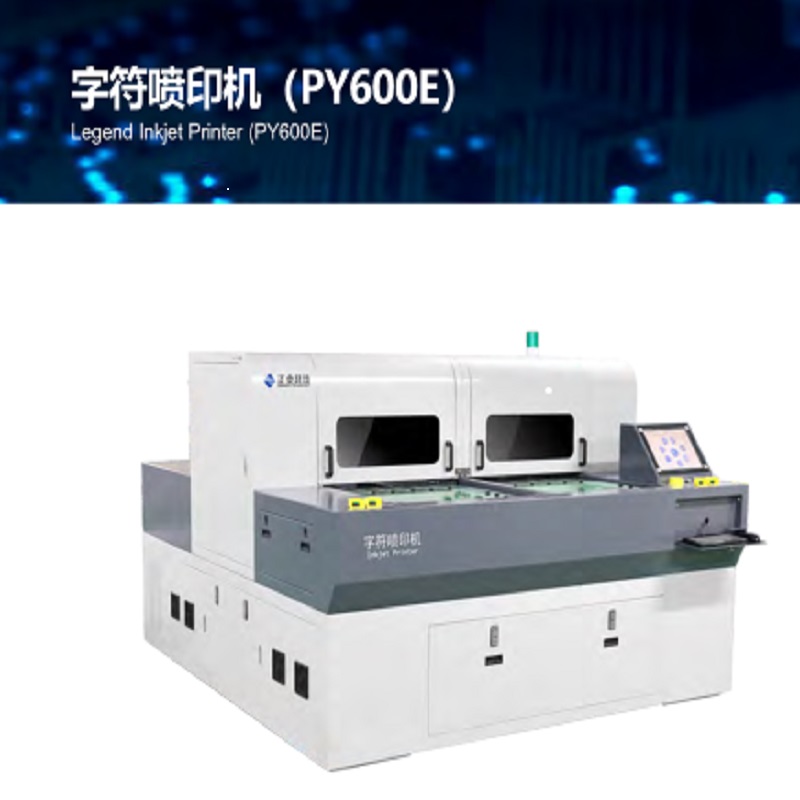

Imprimante à jet d'encre Legend (PY600E)

USAGE

L’équipement est utilisé dans le traitement de l’impression de caractères sur PCB / FPC, qui remplace la sérigraphie traditionnelle pour fournir des solutions de production de caractères de haute précision, efficaces et de haute qualité pour les fabricants de PCB / FPC.

LES CARACTÉRISTIQUES

1. Haute précision: Adoptez des modules de guidage de mouvement linéaire de haute précision, un contrôle de haute précision et une technologie de positionnement et de compensation multipoint.

2 Haute qualité: caractères d'impression haute définition, bloc d'impression de haute qualité, forte adhésion.

3 Efficacité élevée: grâce aux systèmes de pré-durcissement à l'encre UV haute performance, quatre technologies d'impression à tête d'impression permettent une augmentation substantielle de l'efficacité de la production.

4 Facile à utiliser: options de plate-forme d'impression pour différents supports d'impression, le logiciel d'impression est facile à utiliser, simple et facile à apprendre.

5 Personnalisé: le matériel et les logiciels sont développés de manière autonome afin de maîtriser les technologies de base et de personnaliser les solutions personnalisées pour les clients.

PARAMÈTRE TECHNIQUE

ARTICLE                                                                             PY600E

Précision                                                       Précision de positionnement: ± 38μm

                                                                    Répétez la précision: ± 5μm

Qualité                                                         Résolution: 720/1080 / 1440dpi

                                                                    Largeur de ligne minimum: 75 ~ 100μm

                                                                    Hauteur minimale du personnage: 0.5mm

La vitesse                                                           Dimensions: 720 × 620mm / 28ʹʹ × 24ʹʹ

                                                                    Production de masse: 15 secondes / côté

                                                                    Résolution fine: 20 secondes / côté

                                                                      Remarque: inclure le temps de chargement et de déchargement   de 4 secondes;

                                                                                le nombre d'en-têtes d'impression: 1024i * 5.

Objets                                                         Taille de la plaque: 730mm × 621mm (28ʹʹ × 24ʹʹ)

                                                                    Épaisseur de la plaque: 0.1mm ~ 6mm (4 ~ 236mil)

Dimensions   (L × W × H)                                       L2670 × W2400 × H1790mm

Poids                                                                             4300 kg

Chargement automatique                                       Solution 1: solution de chaîne de montage automatisée

et déchargement                                     (deux connexions de la machine imprimer avant et arrière séparément)

                                                        Solution 2: Type de bras de robot (plateau tournant automatique)
